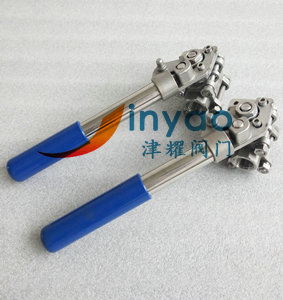

三片式彈簧球閥自動復位簡介：
三片式自動復位彈簧球閥是引進臺灣技術，結構緊湊，易于操作和維修，適用于水、油、蒸汽等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。彈簧手柄底座安裝在球閥的平臺螺孔上，底座上固定有拉桿的一端；安裝在閥門回轉中軸上的手柄座上安裝有鋼管手柄；拉桿上空套有拉桿彈簧，拉桿彈簧的一端固定在拉桿上，另一端固定在鋼管手柄上，鋼管手柄空套在拉桿彈簧外。
三片式彈簧自動復位球閥原理：
三片式彈簧自動復位球閥是由三片式球閥和彈簧手柄組成的，彈簧手柄是引進美國阿波羅閥門的的SR系列球閥的技術改造而來的。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。彈簧自動復位球閥的是在三片式球閥的基礎上加裝了彈簧手柄，它的工作原理是通過三角杠桿式，彈簧壓縮彈簧自動復位的。
三片式彈簧自動復位球閥參數：
產品型號：TQ11F-16C/P、TQ41F-150LB；
公稱壓力：1.6-6.4MPa、150-300LB；
通經：DN15-50、1/2”-2”；
適用溫度：-20～150℃、增強聚四氟乙烯-29～300℃；
材質：碳鋼WCB、不銹鋼304、316；
適用介質：水、氣體、油品、硝酸、醋酸等多種介質；
螺紋類型：G、NPT、BSPT、BSP、DIN259/2999
