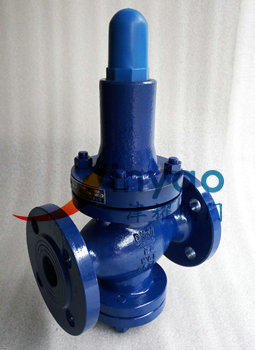

彈簧活塞式減壓閥Y42X用途：
減壓閥Y42X屬于彈簧活塞式減壓閥Y42AX。耐高壓，出口壓力高時，薄膜片就不行，而活塞式可適應很高的出口壓力。彈簧活塞式減壓閥Y42AX適用于工作溫度0-90℃的水、空氣和非腐蝕性液體管路上，在高層建筑的冷熱供水和煤礦供水的系統中，可以簡化的節省系統的設備，降低工程造價，也可在各類冷卻系統中起著減壓、穩壓作用，的確是用戶理想的產品。
彈簧活塞式減壓閥型號：
鑄鋼：Y42X-16C，Y42X-25C，Y42X-40C，Y42X-64C，Y42X-100C
不銹鋼：Y42X-16P，Y42X-25P，Y42X-40P，Y42X-64P
水用減壓閥Y42X執行標準：
設計規范：GB/T 12244
結構長度：GB/T 12250
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12245
產品標識：GB/T 12220
供貨規范：JB/T 7928
減壓閥Y42X尺寸(PN1.6-2.5)：
|
公稱通徑DN |
外 形 尺 寸 |
||
|
L |
H |
Hl |
|
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |
