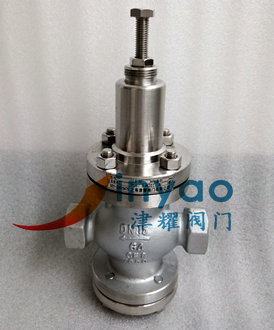

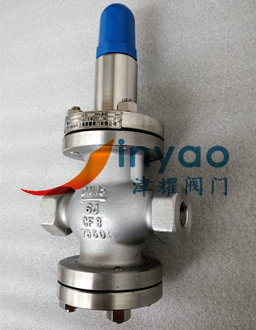

螺紋減壓閥Y12X/F工作原理：
螺紋減壓閥Y12X/F通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
螺紋減壓閥Y12X/F安裝說明：
1、本閥門安裝前應仔細核對使用情況是否與標牌規定相符。
2、螺紋減壓閥可以水平安裝，又可以垂直安裝，閥體所示箭頭必須與介質流向一致。
3、本閥門在管道上只作減壓用，不作截止用，使用介質必須經過過濾器過濾。
螺紋減壓閥型號：
鑄鋼：Y12X-16C，Y12X-25C，Y12X-40C，Y12X-64C
不銹鋼：Y12F-16P，Y12F-25P，Y12F-40P，Y12F-64P
水減壓閥Y12X/F零件材料：
|
零件名稱 |
材料 |
|
閥體、上蓋、下蓋 |
鑄鋼、不銹鋼 |
|
調節彈簧 |
硅錳鋼 |
|
活塞 |
不銹鋼 |
|
缸套 |
不銹鋼 |
減壓閥Y12F/X外形尺寸：
|
型號 |
尺寸 |
||||||||||||
|
Y12X-16C |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
160 |
160 |
180 |
200 |
220 |
250 |
260 |
310 |
350 |
400 |
500 |
550 |
|
|
H1 |
170 |
170 |
188 |
192 |
270 |
270 |
310 |
403 |
448 |
570 |
590 |
640 |
|
|
H2 |
75 |
75 |
77 |
82 |
98 |
98 |
138 |
152 |
170 |
222 |
242 |
262 |
|
